Stål og betong: hvorfor etasjebygg ofte trenger begge

En skole, et omsorgssenter eller et boligbygg i fem etasjer stiller andre krav til bæresystemet enn en lagerhall. Det skal bære flere dekker oppå hverandre, dempe lyd mellom etasjene, tåle brann i lang tid og gi plass til ventilasjon, rør og kabler. Samtidig skal det opp raskt, på en byggeplass der flere fag venter på at råbygget blir ferdig.

Ingen materialer er best på alt dette. Derfor er mange etasjebygg i dag hybride: søyler og bjelker i stål, dekker og kjerner i betong.

Hva stålet gjør best

Stål har høy styrke i forhold til vekten. Det gir slanke søyler og bjelker som kan spenne langt, og dermed åpne planløsninger med få søyler i veien. For en skole eller et handelsbygg betyr det rom som kan deles opp på nytt senere, uten at bæresystemet står i veien.

Stålet produseres ferdig på verkstedet, med hull, plater og innfestinger på plass. Kvaliteten styres der, og på byggeplassen handler montasjen om å løfte, plassere og bolte. Det går raskt, og det er mindre avhengig av været enn betong som skal støpes og herde på stedet.

Ulempen er at stål mister styrke ved høye temperaturer. I et etasjebygg må det derfor brannbeskyttes, med brannmaling, kledning eller ved at det bygges inn i betong.

Hva betongen gjør best

Betong er tung og stiv. Massen demper lyd mellom etasjene, og materialet tåler brann godt uten ekstra beskyttelse. Prefabrikerte dekker, som hulldekker, legges direkte på bjelkene og gir raskt et gulv å jobbe videre fra.

Betongen gjør også en annen jobb: den holder bygget stødig. Trapperom og heissjakter i betong fungerer som stive kjerner som tar opp vind og andre sidekrefter. Da kan stålsøylene konsentrere seg om å bære vertikale laster, og de kan holdes slanke.

Når de virker sammen

Den vanligste kombinasjonen er stålsøyler, stålbjelker og betongdekker, stabilisert av betongkjerner. En variant er bjelker som ligger inne i selve dekketykkelsen i stedet for under den. Da blir undersiden av dekket flat, ventilasjonskanaler og rør kan gå fritt, og etasjehøyden kan holdes nede. Over mange etasjer kan det bety en etasje ekstra innenfor samme byggehøyde, eller mindre fasade å betale for.

Noen prosjekter er prosjektert med tre i deler av bygget, og da kombineres stålet med massivtre eller limtre på samme måte. Prinsippet er det samme: hvert materiale der det gjør mest nytte.

Overgangen er der risikoen ligger

Et hybrid bæresystem har mange møtepunkter mellom materialene. Stålbjelken skal festes i en betongvegg, en søyle skal stå på et innstøpt fotstykke, og dekkene skal ligge riktig på bjelkene. Hvert møtepunkt er et grensesnitt der to materialer med ulike toleranser skal passe sammen.

Stålet lages på millimeteren, og utførelsen styres etter NS-EN 1090. Plasstøpt betong utføres etter NS-EN 13670 og har større toleranser. Står en innstøpt stålplate feil, blir løsningen boring, sveising eller nye beslag på byggeplassen, med kran og mannskap som venter. Som i prosjekteringen av stål er det billigere å finne feilen på tegningen enn i montasjeuka.

Når stål og betong kommer fra to ulike leverandører, er det ofte totalentreprenøren som sitter med ansvaret for at overgangene stemmer. Når ett selskap leverer hele bæresystemet, ligger det ansvaret hos leverandøren.

Montasjen må planlegges som én helhet

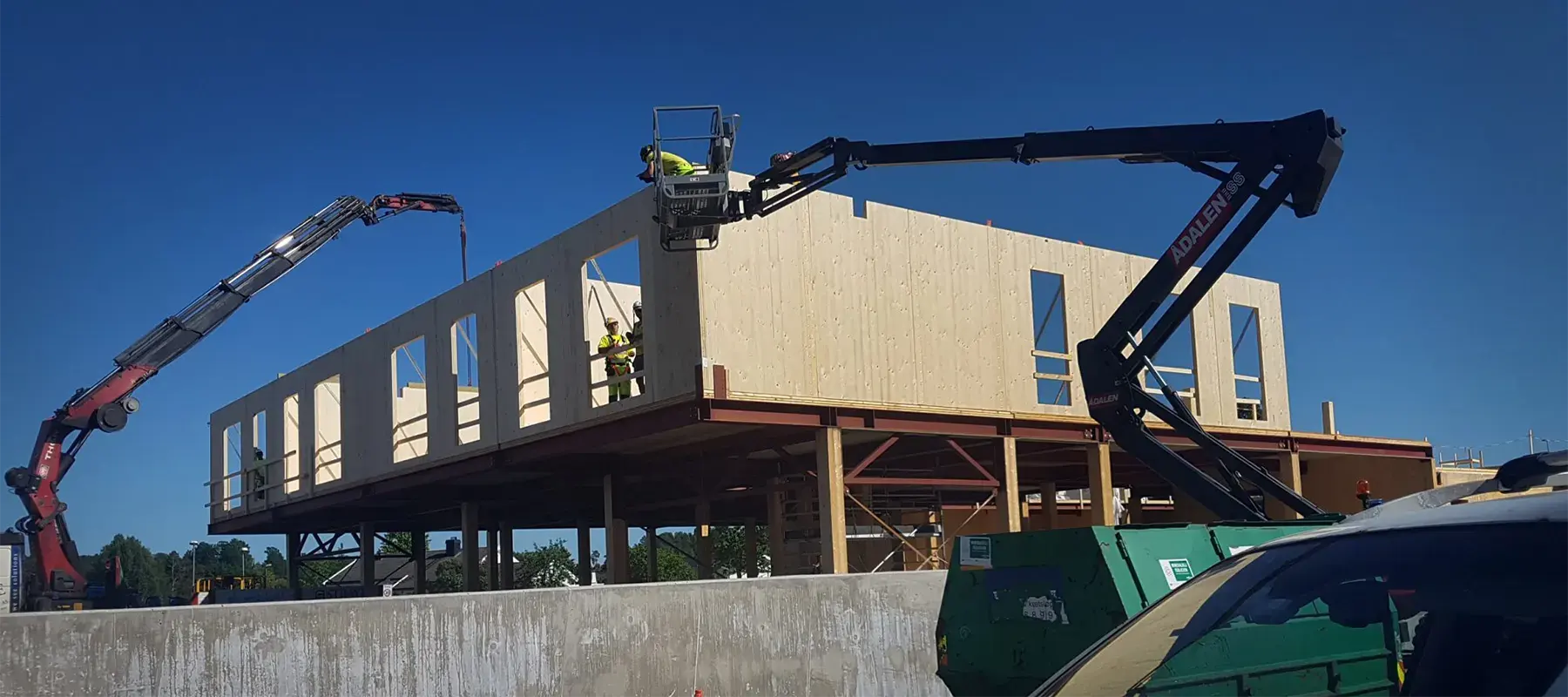

Et hybrid bygg er ikke stabilt før det er ferdig koblet sammen. Før kjernene, dekkene og forbindelsene er på plass, står søyler og bjelker med lite sidestivhet. Rekkefølgen må derfor planlegges: hva som monteres først, hvor det trengs midlertidig avstiving, og når den kan fjernes.

Det gjelder også dekkene. En bjelke som får dekker bare på den ene siden, belastes skjevt og kan vris. Montasjeplanen må vise hvordan bjelkene sikres til begge sider er lagt. Som med løftene på byggeplassen avgjøres sikkerheten lenge før første element henger i kranen.

Straye Hybridbygg har sentral godkjenning for montering av bærende metall- og betongkonstruksjoner i tiltaksklasse 3, som er den høyeste klassen.

Hva totalentreprenøren bør avklare

Fem spørsmål sier mye om hvordan et hybrid bæresystem vil gå:

1. Hvem har ansvaret for overgangene mellom stål og betong, og hvem prosjekterer dem?
2. Hvem leverer og plasserer innstøpingsgodset, og hvem kontrollerer det før støp?
3. Hvordan er bygget stabilisert under montasjen, og hvem dimensjonerer den midlertidige avstivingen?
4. Hvordan skal stålet brannbeskyttes, og når i rekkefølgen skjer det?
5. Hvilke andre fag venter på råbygget, og i hvilken rekkefølge skal etasjene frigis?

Et etasjebygg trenger sjelden bare ett materiale. Det trenger at materialene passer sammen. Les mer om hva Straye Hybridbygg leverer.
